Chapitre 3: Capteurs solaires thermiques plans
7 .Transfert de chaleur au fluide caloporteur
7.2 Profil de la température dans le sens de l’écoulement
Soit la portion de fluide suivant:

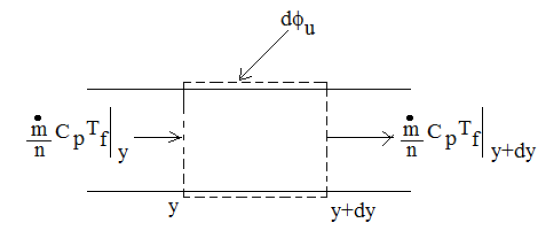

Figure 10: Portion de fluide dans le sens de l'écoulement
- Bilan thermique sur une portion de tube de longueur dy
(44)
n : nombre de tubes
(45)
En posant
(46)
On a :
(47)
En intégrant, on a:
(48)
Tfe : température du fluide à l’entrée
Si L est la longueur des tubes
(49)
Tfs : Température du fluide à la sortie.
