Les sections doivent être adaptées aux paramètres de l’installation. Les sections des fils de cuivre sont: 1; 1,5; 2,5; 4; 6; 10; 16; 20… -Trop fins les câbles chauffent et les pertes sont inacceptables -Trop gros, inutilement chers La section des câbles détermine le débit de courant On a :

-Perte de tension (donc de puissance) provoquée par la résistance des grandes longueurs de câbles, entre les extrémités. La résistance du câble convertit l’énergie électrique en chaleur.

Suggestion de chutes de tensions maximales acceptables:

• De batterie à régulateur: <1%
• De batterie à onduleur :  <1%
• De GPV à régulateur: <3%
• De régulateur à charges : <5%
• De l’onduleur à charges : <5%
• Détermination de la section

Pour chaque circuit:

-Mesurer les distances réelles

-Calculer l’intensité maximale du courant dans chaque câble en totalisant la puissance des lampes divisée par la tension

-Les tables donnent les longueurs maximales de câbles (dans un sens)

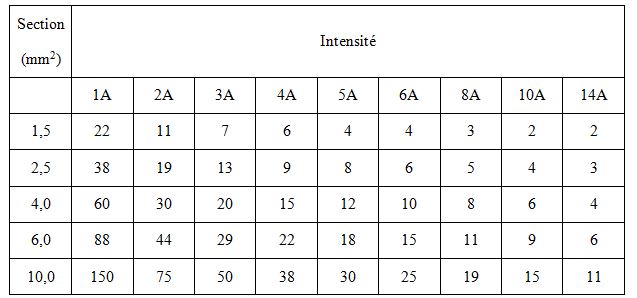

Tableau : Longueur maximale de câbles, chute de tension de 5%(0,6V) pour installation de 12V

Pour chaque circuit:

-Mesurer les distances réelles

-Calculer l’intensité maximale du courant dans chaque câble en totalisant la puissance des lampes divisée par la tension

-Calculer la résistance totale du câble en multipliant la résistance linéique par la longueur,

-Calculer la chute de tension (loi d’Ohm)

-Vérifier si la chute de tension ne dépasse pas les limites, selon les circuits. Si oui, choisir une section plus élevée.
