Si une ou plusieurs cellules sont occultées, les autres deviennent réceptrices car la tension de fonctionnement est supérieure à la tension de circuit ouvert. Bien qu’une cellule puisse dissiper un courant important, il est préférable de disposer d’une diode anti-retour, laquelle empêche également de gaspiller dans une autre cellule occultée une partie de la puissance produite par les cellules fonctionnant normalement. Pour limiter ces pertes et protéger les cellules, on place donc une diode en série, appelée diode série, toutes les n cellules (n étant fonction des caractéristiques du montage).

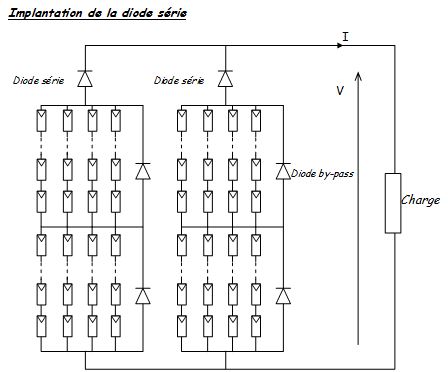

Figure: Implantation de la diode série
